ACTIVIDAD Nº _____: MANEJO DE LA LUPA
BINOCULAR O MICROSCOPIO ESTEREOSCÓPICO
INTRODUCCIÓN
La lupa binocular es un instrumento óptico que produce un imagen aumentada
del objeto que se observe a través de ella. La lupa que vas a utilizar forma
una imagen de un tamaño 20 veces mayor que el objeto que observes, por eso se
dice que es un lupa de 20x.
Consta de cuatro sistemas de lentes; los dos más próximos a los ojos del
observador se llaman oculares y los dos más próximos al objeto observado se
denominan objetivos.
Se llama lupa binocular por tener dos sistemas oculares, para observar el
objeto con los dos ojos a la vez. Esto permite tener una imagen del objeto en
relieve (visión estereoscopia).
Los oculares están insertados en dos cortos tubos. El tubo del lado derecho
posee un anillo para corregir la diferencia de visión que tengamos en nuestros
ojos. Los oculares pueden girar a derecha e izquierda para que su separación
coincide con la separación de nuestros ojos.
Los cuatro sistemas ópticos están colocados en el cuerpo de la lupa, que
puede desplazarse verticalmente para que el objeto observado quede en el foco
del conjunto de las lentes y de esta manera se produzca una imagen nítida. Esta
operación se denomina enfocar y se lleva a cabo con dos tornillos laterales de
movimiento simultáneo llamados mando de enfoque.
La columna se une a la base de la lupa. En ésta se encuentra la platina, que
es la superficie sobre la que se coloca el objeto para ser observado.
A los lados de la platina hay cuatro orificios en los que pueden colocarse
las dos pinzas de fleje que hay en la base, según las necesidades de la
observación.
Para poder ver el objeto es necesario iluminarlo lateralmente (no por
transparencia) debido a que la imagen se forma por reflexión.
MATERIAL Y REACTIVOS
- Lupa binocular
- Varios objetos de aspecto y volumen diferentes
PROCEDIMIENTO
Vas a trabajar con un instrumento de precisión, por tanto debes de recordar
que:
- Todos los mecanismos funcionan con suavidad, no hay que forzar
ninguno.
- No debes tocar las lentes.
- Para trabajar con la lupa no es necesario desmontar ninguna pieza; no lo
hagas, ya que podrías desajustar el aparato o se podría caer al suelo y
romperse.
- Sigue en todo momento las instrucciones de tu profesor.

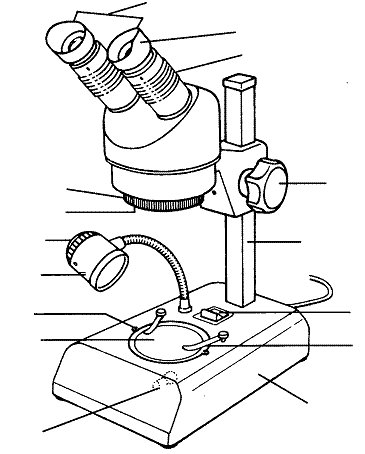

- Nombra en el dibujo de la lupa os elementos señalados.
- Coloca sobre la platina el objeto que vayas a observar. Desplaza el
cuerpo de la lupa por la columna hasta que los objetivos estén a unos 6 cm
del objeto.
- Usando el mando, enfoca solamente con el ojo derecho. Fija tu atención en
un punto concreto del objeto.
- Cierra el ojo izquierdo y abre el derecho. Fíjate en el mismo punto del
objeto que en el apartado anterior y si no lo ves nítido, mueve el anillo
corrector de la visión hasta obtener una imagen nítida.
- Mirando con los dos ojos a la vez, gira los cuerpos de los oculares hasta
que se forme una imagen en relieve dentro de un solo circulo. Con esta
operación la distancia entre los dos oculares es igual a tu distancia
interpupilar.
- Con el mando de enfoque puedes desplazar los sistemas ópticos y así
observar los diferentes planos del objeto.
- Observa diferentes objetos con volúmenes distintos para que te adiestres
en el manejo de este instrumento.
CUESTIONES
- Anota en tu hoja de laboratorio la función que realiza cada uno de los
elementos de la lupa binocular.
- Haz un dibujo aproximado de los objetos que observas.
ACTIVIDAD Nº _____(2ª PARTE): OBSERVACIÓN
DE ARENA DE PLAYA
INTRODUCCIÓN
Vamos a diferenciar las estructuras que aparecen en la arena de playa.
MATERIAL
- Arena de playa
- lupa binocular
- cartulina negra
- aguja enmangada.
Obtención de la arena de playa: puedes recoger la arena de la orilla (la
arena mojada) a varios centímetros de profundidad. Colócala en un recipiente
con mucha superficie y poca altura y déjala secar, o bien al aire libre o en el
horno.
PROCEDIMIENTO
- Coge una pequeña fracción de la arena, ponla sobre la cartulina y
obsérvala a la lupa binocular (la luz debe incidir desde arriba). Separa
las estructuras mediante la aguja para verlas mejor.
- Dibuja las diferentes estructuras que observas.
CUESTIONES
- ¿Has encontrado alguna estructura orgánica (resto de ser vivo)? ¿Cuáles?
¿Se parecen a alguno de los dibujos de la hoja?.
- Infórmate sobre el grupo al que pertenece cada uno de estos seres vivos.
Averigua cómo viven, su reproducción y clasificación.
- ¿De dónde proceden los granos de arena que observas?.
- Escribe los distintos colores que tienen los granos de arena. ¿Por qué no
tienen todos el mismo color?.
- ¿Tienen la misma forma todos los granos de arena?. Explica por qué.
Daniel Tomás. IES Abastos, Valencia.
