Comunidad: Comunidad Valenciana
Convocatoria: Junio de 2003
Modalidad: LOGSE - Ciencias de la Naturaleza y de la Salud y de Tecnología
Ejercicio: 1 Ejercicio
Asignatura: Dibujo Técnico
Obligatoriedad: Opcional en la Opción Científico-Técnica y en otras.
Duración: 120 minutos
Baremo: Hay que contestar a las cinco preguntas del ejercicio A o a las cinco del ejercicio B, sin borrar construcciones auxiliares.

Ejercicio A

Pregunta 1 (2 puntos)

Dado el croquis de la figura, obtener el dibujo a escala 1:1, indicando los centros de los arcos a trazar y los puntos de tangencia entre los diversos arcos y rectas.

Ejercicio A. Pregunta 1

Pregunta 2 (2 puntos)

Obtener el punto D, desde el cual se verá el segmento AB bajo un ángulo de 45º y el segmento BC bajo un ángulo de 67,5º.

Ejercicio A. Pregunta 2

Pregunta 3 (2 puntos)

Sistema diédrico: Dada la recta r: Trazar por el punto P el plano α perpendicular a la recta r.

Señala adecuadamente las trazas de la recta y su visibilidad, indicando los cuadrantes por los que pasa.

Ejercicio A. Pregunta 3

Pregunta 4 (2 puntos)

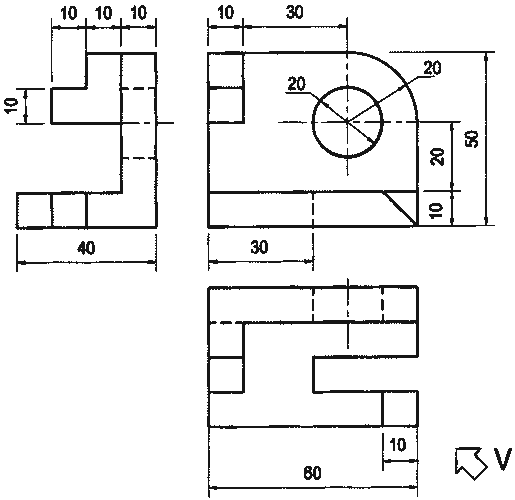

Dado un sólido por sus vistas en el sistema del primer diedro: Dibujar la perspectiva isométrica, a escala 1:1.

Datos: no se aplicará coeficiente de reducción.

Haz clic en la imagen para ver la imagen con más detalle

Pregunta 5 (2 puntos)

Indicar los elementos geométricos que se encuentran en la reproducción propuesta:

Haz clic en la imagen para ver la imagen con más detalle


Ejercicio B

Pregunta 1 (2 puntos)

Dado el croquis de la figura, obtener el dibujo a escala 1:1.

Indicar los centros de los arcos a trazar y los puntos de tangencia entre los diversos arcos y rectas.

Ejercicio B. Pregunta 1

Pregunta 2 (2 puntos)

Construir un triángulo escaleno conocidos el lado AB=40mm., el lado AC=50mm. Y la longitud de la mediana que pate del vértice B, mb=45mm. Explicar el procedimiento seguido.

Pregunta 3 (2 puntos)

Sistema diédrico: Dadas las proyecciones de una pirámide de base triangular. Determina la sección producida por el plano α1-α2 y la verdadera magnitud de la sección y de los puntos de intersección con las aristas.

Haz clic en la imagen para ver la imagen con más detalle

Pregunta 4 (2 puntos)

Dibujar a escala 3:2, el alzado, la planta y la vista lateral izquierda del objeto dado por su perspectiva isométrica. El alzado es el que se indica. Tomar las medidas directamente de la figura. Realizar la acotación completa de las mismas según las normas.

Ejercicio B. Pregunta 4

Pregunta 5 (2 puntos)

Lavabo - Antonio López - 1967

Ejercicio B. Pregunta 5

Indicar los elementos geométricos que se encuentran en la reproducción propuesta:
