Ejercicio A
Pregunta 1 (2 puntos)

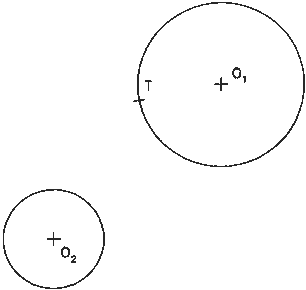

Trazar las circunferencias que sean tangentes a dos circunferencias dadas,
conocido el punto de tangencia T, en una de ellas. Marcar con un trazo
transversal los centros y puntos de tangencia.
Pregunta 2 (2 puntos)
Dibujar un heptágono regular de 35 mm de
lado, a partir del dado.
Pregunta 3 (2 puntos)

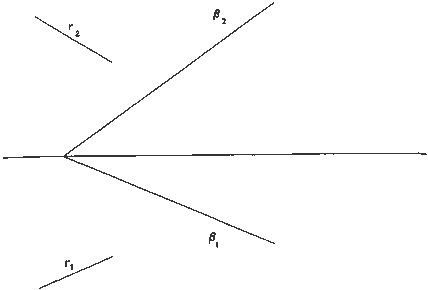

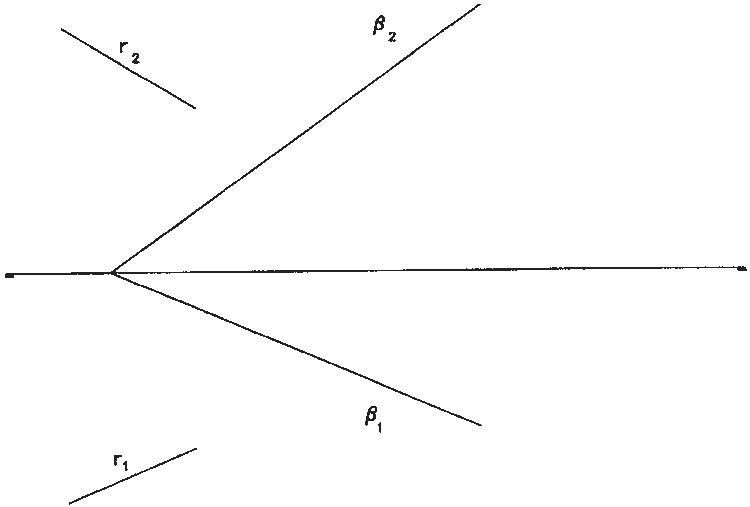

Sistema diédrico: Calcular la intersección de la recta r
con el plano β y representar las partes vistas y ocultas de la recta.
Indicar gráficamente los cuadrantes por los que pasa la recta.
Pregunta 4 (2 puntos)

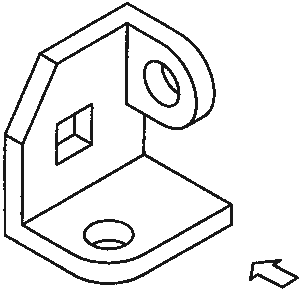

Dibujar a escala 3:2, el alzado, la planta y la vista lateral derecha del
objeto dado por su perspectiva, en el sistema de vistas del primer diedro. El
alzado es el que se indica. Tomar las medidas directamente de la figura.
Realizar la acotación completa de las mismas según las normas.
Pregunta 5 (2 puntos)
Patio de los Leones - La Alhambra - Granada - Siglos XIII y XIV
Indicar los elementos geométricos que se encuentran en la reproducción
propuesta:
- Sistema de representación, señalando la línea del horizonte y los
puntos de fuga, si existen.
- Presencia de módulos, polígonos, curvas, tangencias y simetrías.
Ejercicio B
Pregunta 1 (2 puntos)

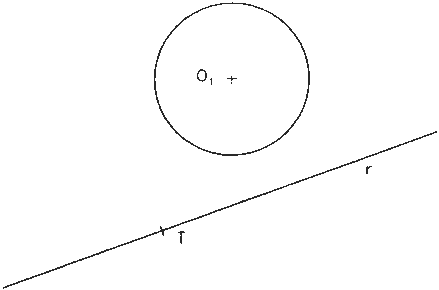

Trazar las circunferencias que sean tangentes a la dada y a la recta r en
el punto T.
Pregunta 2 (2 puntos)

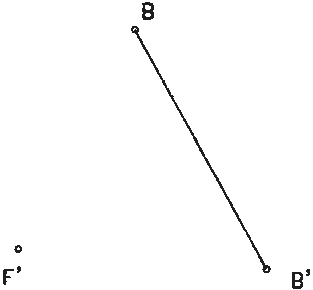

Construir una elipse por puntos, dados el foco F' y el eje menor BB'.
Pregunta 3 (2 puntos)

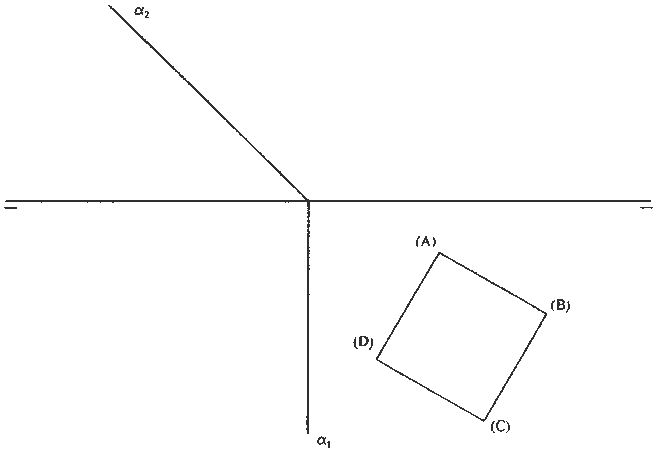

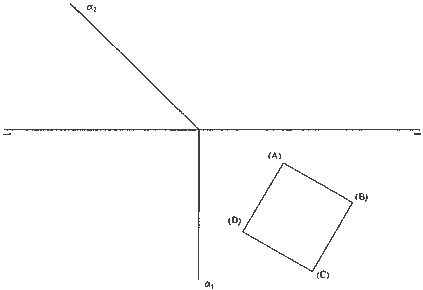

El plano α contiene un
cuadrado de lado 30 mm. El cuadrado (A)(B)(C)(D), que se da, corresponde al
abatimiento de éste sobre plano horizontal de proyección. Se pide: dibujar
las proyecciones de un cubo apoyado en el plano α cuya base es el
cuadrado dado. De las dos soluciones posibles, dibujar la de mayor cota.
Pregunta 4 (2 puntos)

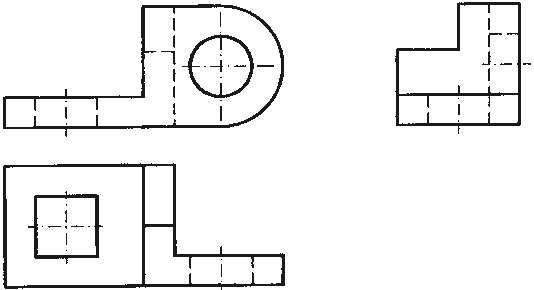

Dado un sólido por sus vistas en sistema del primer diedro, dibujar la
perspectiva isométrica, a escala 3:2. Datos: no se aplicará coeficiente de
reducción. Las medidas se tomarán directamente sobre la figura.
Pregunta 5 (2 puntos)
"Flagelación de Jesucristo" - Piero della Francesca - 1470
Indicar los elementos geométricos que se encuentran en la reproducción
propuesta:
- Sistema de representación, señalando la línea del horizonte y los
puntos de fuga, si existen.
- Presencia de módulos, polígonos y simetrías.
